齿式联轴器的特点及应用组成是什么?

2020-12-22 10:34:59

齿式联轴器的特点及应用组成是什么?下面由良晟机械制造的编辑为大家介绍一下。

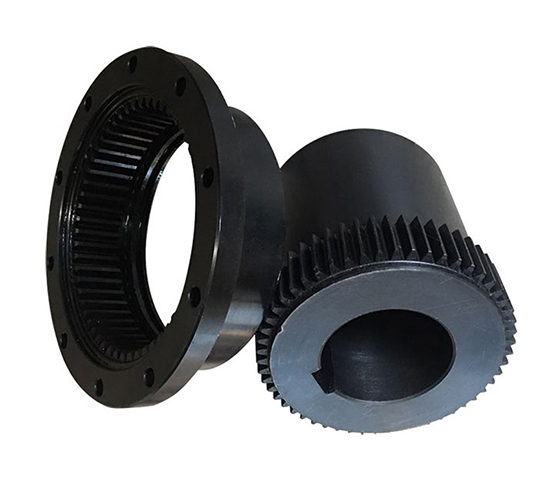

齿式联轴器中,所用齿轮的齿廓曲线为渐开线,压力角为20度,齿数一般为30-80,材料一般为45#钢或ZG310-570。 这类联轴器能传递很大的转矩,并允许有较大的偏移量,安装精度要求不高,但质量较大,成本较高,在重型机械中广泛应用。由两个带有内齿及凸缘的外套筒和两个带有外齿的内套筒组成,依靠内外齿相啮合传递扭矩。

组成:两个带外齿的半联轴器,两个带内齿的外壳,联接螺栓。

特点:齿形为渐开线,一般Z=30-80

外齿齿顶承椭球面,且与内齿啮合后有适当的顶隙和侧隙,允许较大的综合位移。外壳内贮油,以便润滑啮合齿轮。因啮合传动,传递转矩大,制造困难,成本高。

材料:45#圆钢,锻钢,铸钢

应用:重型机械

齿式联轴器的特点及应用组成是什么?由良晟机械制造的编辑为大家整理提供。
