膜片联轴器的受力情况如何计算

2020-12-29 09:02:52

  膜片联轴器的受力情况如何计算,下面由良晟的编辑为大家介绍一下。

膜片联轴器在机器正常运转时是不能随意脱开的,要脱开停机。这种联轴器主要是将两传动轴联接起来并传递给扭矩的部件,但有时候也做过载设施。膜片联轴器的功能特点是:1、用于联接轴与轴,以传递运动和扭矩; 2、补偿所联两轴的相对位移,制造机安装误差、变形、温度变化——不能严格的对中。 3、可用作装置;4、吸振、缓冲。

  以下是膜片联轴器的受力情况及如何计算,我们以孔束腰式膜片为研究对象。

  (1)扭矩产生的薄膜应力。设传递的扭矩为T(N.m),总片数为m,对于8孔螺栓,由简化条件知:单片膜片的转矩T1=T/m,每个主螺栓上所受的力为F=T/4mR。

  (2)因为轴向装置的偏差,使膜片沿轴线偏向发作弯曲变形。该位移加载在螺栓孔处的轴线偏向,径向位移和轴向位移牢固。在两头的两其中间空来施加束缚, 孔来接受载荷。如是这样就把它作为静定简支机构来处置。

  (3)角向装置偏差惹起的弯曲应力。因为在轴线角向的装置实践偏差,使膜片沿轴线偏向发作周期性弯曲变形,并且它是决议联轴器膜片疲倦寿命的重要缘由。依据角向偏向盘算所惹起的螺栓孔一周在轴线偏向的位移,径向位移和轴向位移牢固。经过角度倾斜能够求出恢复力矩H的大小,普通状况下,联轴器膜片的角位移是很小的,因而膜片变形属于小变形,能够应用薄板小挠度弯曲实际来分析。

  (4)高速扭转时因为惯性所产生发生的离心应力。假定螺栓与膜片联轴器材料雷同,可盘算得各自的质量,依据所处的地位和螺旋角度,可算的向心力,且作用在总质心上。

      膜片联轴器的受力情况如何计算,由良晟编辑整理提供。

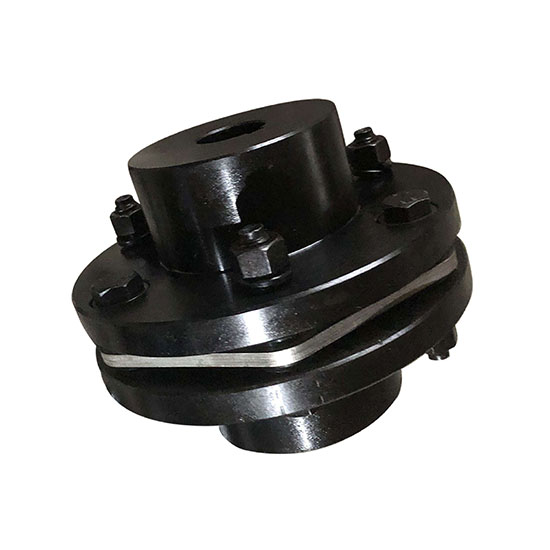

膜片联轴器的受力情况及如何计算
