梅花形弹性联轴器的定义与技术参数

2021-01-05 10:10:43

梅花形弹性联轴器的定义与技术参数,由良晟的编辑为大家介绍一下。

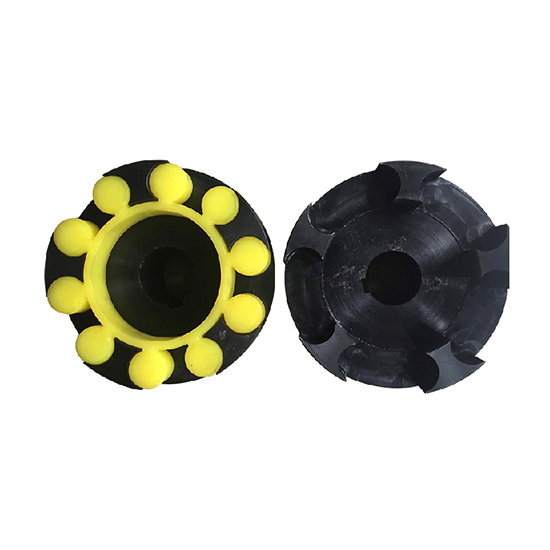

梅花形联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间,以实现两半联轴器的连接。广泛应用于汽车、机械等行业,因为梅花形弹性联轴器在传递扭矩的过程中只受到挤压力,而不受到旋转件通常所受的扭矩,在使用过程中不易磨损,使用寿命大幅提高。

通过弹性环的弹性变形补偿两轴相对偏移,实现减振缓冲。这种联轴器已标准化,GB/T5272-2002制定的五种结构形式:LM形(基本型)、LMD型(单法兰型)、LMS型(双法兰型)、LMZ-I型(分体式制动轮型)和LNZ-II(整全式制动轮型)。每种形式均有14个规格,它们适用的轴孔直径d=12-160mm,轴孔长度L=35-135mm,公称转矩T=25-25000N.m,许用转速[n]=1500-15300r.min。

技术参数:

例:LS10-C55-1416

LS10——系列号,材料为铝合金

C55——外径尺寸:55MM,夹紧螺丝固定

14——D1轴径为:14MM

16——D2轴径为:16MM

梅花形弹性联轴器的定义与技术参数,由良晟的编辑整理提供。
