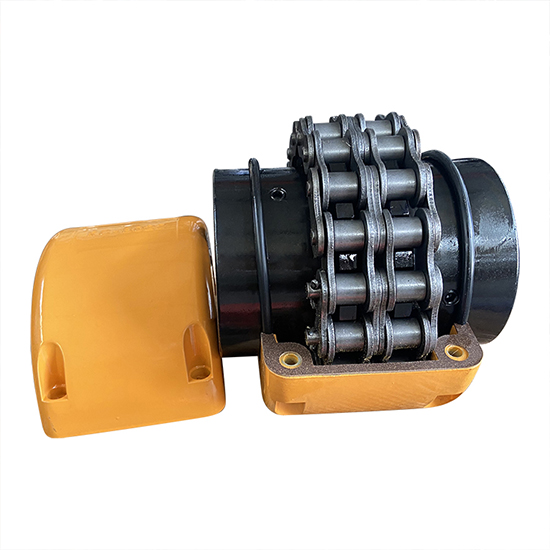

KC链条联轴器的结构特点与产品说明及应用

2021-03-06 09:24:48

  KC链条联轴器的结构特点与产品说明及应用,由良晟的编辑为大家介绍一下。

       KC链条联轴器结构特点:

  双排滚子链采用GB1243.1-83《传动用短节矩滚子链》规定的链条

  轴孔键槽形式及尺寸符合GB/T3852-1997规

  使用罩壳的结构及尺寸,根据需要选定

  标记符合GB/T3852-1997

  结构简单,拆装方便,反转时有空行程,不宜用于冲击载荷很大的逆向传动

  标记示例:有罩壳时,型号后加“F”

  GL3型滚子链联轴器,有罩壳

  主动端:J1型轴孔,A型键槽,d1=25mm,L=44mm

  从动端:J1型轴孔,B型键槽,d2=25mm,L=44mm

  标记方法 GL3F J1 25 X 44 GB/T6069-2002

  产品说明

  滚子链联轴器由一对带有轴套的链轮,在两链轮齿之间通过两列连为一体的滚子链联接,主要用于大直径转轴之间传递传递大的扭矩。

  kc系列链条联轴器是利用公用的链条,将两个带有相同齿数的链轮齿的半联轴器固定在一起,不同结构型式的链条联轴器主要区别是采用不同的链条,常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器 性能优于其他结构型式的联轴器,为广泛采用,我国亦已制订为标准。

  链轮联轴器具有结构简单(四个件组成)、重量轻,尺寸小,装拆方便、拆卸时不用移动被联接的两轴、能少量补偿两轴的位移,对安装精度要求不高、工作、寿命较长、成本较低等优点。

  产品应用

  kc滚系链联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动,适用于高温、潮湿和多尘启动频繁,经常正反转,以及较剧烈冲击载荷和扭振的场合,不适用高速和传递轴向力的场合,链条联轴器应在良好的润滑并有防护罩的条件下工作。

       KC链条联轴器的结构特点与产品说明及应用,由良晟的编辑为大家整理提供。
