蛇形弹簧联轴器由哪些零件组成?

2021-05-24 15:24:16

  蛇形弹簧联轴器由哪些零件组成?下面由良晟的编辑为大家介绍一下。

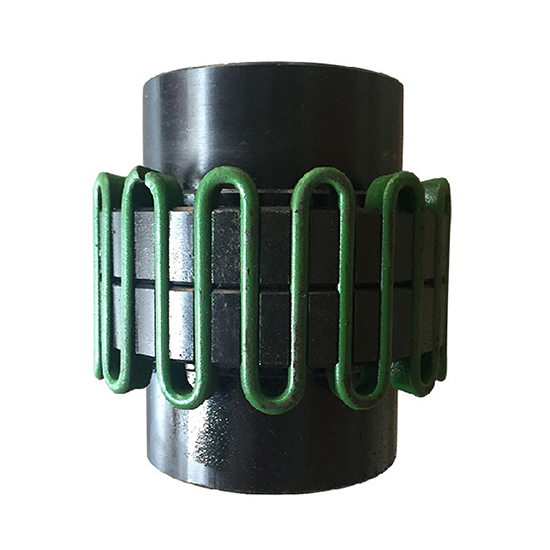

  蛇形弹簧联轴器的主要结构由两个半联轴器,两个半外罩,两个密封环和一个蛇形弹簧片组成。它是由嵌入在两个半联轴器的时隙内的蛇簧发送,并且耦合被插入到两个半联轴器的狭槽由蛇形弹簧片来实现驱动轴和从动轴之间的联系。

  一、整机零件少,体积小,重量轻。设计成具有梯形横截面的弹簧片是特别方便和紧以匹配梯形齿槽,使得组装和拆卸和维修比一般偶联简单。

  二、由于弹簧片与所述带齿弧表面点接触,耦合可以愈大的灵活性。它可以安装成在径向,角度和轴向偏差下正常工作。

  三、联轴器在蛇形弹簧片的轴向上嵌入两个半部中的比例超过36%。蛇形弹簧片的梯形截面是由优良的弹簧钢的,经受严格的热处理和特别处理的,并具有良好的机械性能,从而使联接器的使用寿命比非金属的大得多弹性组件耦合。

  四、两个半联轴器,其与簧片接触的齿面是弯曲的。当传递扭矩增加时,弹簧片将沿齿表面变形,从而使作用在簧片上的两个半联轴节的力点接近。簧片和齿表面的接触点,即力矩的变化,随传递扭矩的大小而变化,其传递特性是可变的刚度。因此,它可以承受比普通弹性耦合大的负载变动。传输力使当簧片沿齿弧变形所产生的缓冲效果,特别是当机器启动时,或者当冲击负荷强,在一些程度上,该支撑机构的保护。

  五、铝合金盖保护运行时脱出弹簧,并且所述外壳中填充有奶油,这不仅使润滑良好,而且还去掉了当簧片由黄油的阻尼接合的噪声。

  六、联轴器的传动速率不错,短时过载能力是额定转矩的两倍,。

  在操作期间,活动端齿面对蛇弹簧的轴向力来驱动被驱动端传递转矩,从而很大程度上避免共振现象和传递转矩时由簧片产生的弹性变量。为了获得机械系统的一个好的减振效果,平均阻尼率是36%以上。

  蛇型弹簧联轴器齿式为曲线型:负载小时,蛇形弹簧的直线部分与被联接的轴线基本平行;负载增大时,蛇形弹簧的变形增大,与齿的接触弧面亦增大,而与齿接触点之间的距离越来越短,刚度增大,两半联轴器的相对转角与所传递的转矩为非线性关系,属于变刚度蛇形弹簧联轴器。直线齿形便于加工,成本还行,但只适用于传递转矩变化小的工况条件。曲线齿形联轴器适用于转矩变化大和正反转的工况条件,并有好的缓冲作用,但曲线齿形工艺性较差,制造成本较不错。

  蛇形弹簧联轴器由哪些零件组成?由良晟的编辑为大家整理提供。
