GIICLD型鼓形齿式联轴器

GIICLD型鼓形齿式联轴器

GIICLD型鼓形齿式联轴器采用GIICL基本型的齿型啮合参数,齿间距小,允许相对径向位移小,结构紧凑,转动惯量小,适用于与电机配套的场合。....
立即订购
产品详情

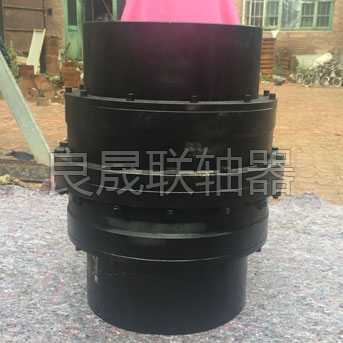

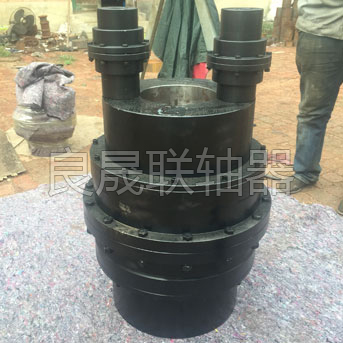

GIICLD型鼓形齿式联轴器1 GIICLD型鼓形齿式联轴器

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

GIICLD型鼓形齿式联轴器采用GIICL基本型的齿型啮合参数,齿间距小,允许相对径向位移小,结构紧凑,转动惯量小,适用于与电机配套的场合。GIICLD型鼓形齿式联轴器允许正、反方向回转,可将任一侧外齿轴套作为主动输入端,传递公称转矩为1120~50000 N•m。 为增强润滑密封效果、减少零件数量,提高运行可靠性,特别建议选用密封端盖与内齿圈作成一体的整体结构型式。

GIICLD型鼓形齿式联轴器具有鼓形齿面使内,外齿的接触条件得到改善,应力集中的弊端,同时改善了齿面摩擦,磨损状况,降低了噪声,维修周期长等特点.

GIICLD型鼓形齿式联轴器的特点:

1、承载能力强。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30’,提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。

适用场合:常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类重型机械的轴系传动。

GIICLD型鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。
