CLZ型齿式联轴器

CLZ型齿式联轴器

CLZ型齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密....
立即订购
产品详情

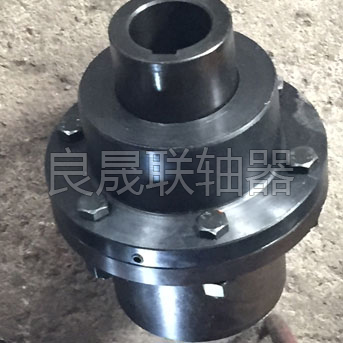

CLZ型齿式联轴器 CLZ型齿式联轴器1

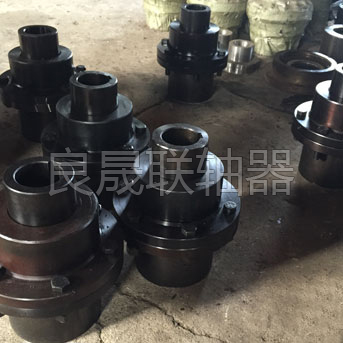

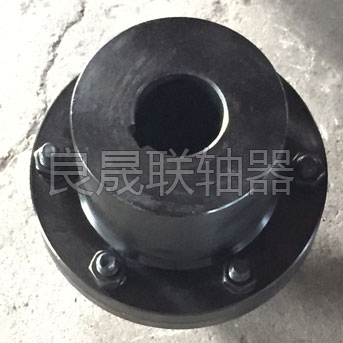

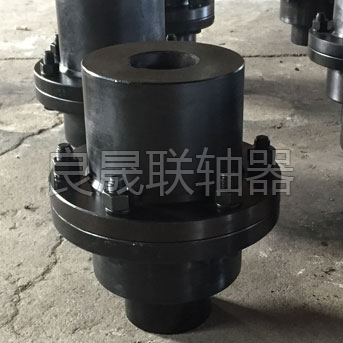

CLZ型齿式联轴器2 CLZ型齿式联轴器3

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

CLZ型齿式联轴器承载冲击性能好,但齿面接触应力和齿根弯曲疲劳强度要求高,如果我们采取结构、材料、工艺,那么该联轴器就能够满足大直径轧管机的要求。CLZ型齿式联轴器:齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。该联轴器适用于联接两水平同轴线传动轴系,具有   补偿两轴相对偏移的性能。

CLZ型齿式联轴器外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。随着我国经济的发展,大直径轧管机需求增加,其主传动使用联轴器的要求也越来越高,满足该要求的联轴器有十字式万向联轴器和大转矩鼓形齿式联轴器,其中十字式万向联轴器转矩可以达到,但承载冲击性能差、寿命短,这是一个很大的缺点;目前国内轧机用的标准联轴器无法满足要求,只达到需求转递转矩的1/2~1/3,   联轴器   制造商可以满足要求,但由于它采用专门的技术,再加上制造难度大,所以价格特别昂贵。一台轧管机需要10套左右,再加上备件外购费用很大。

CLZ型齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器。

CLZ型齿式联轴器齿侧间隙较一般齿轮大,可以允许有   角位移,内外齿面周期性轴向相对滑动,对齿数没有明确的要求,主要内、外齿可以配合就可以了。(齿形都是标准齿,因为机床只能加工标准齿),这种联轴器要有良好的润滑和密封。

CLZ型齿式联轴器技术参数:


型号公称扭矩Tn(N.m)许用转速n (r/min)轴孔直径 d轴孔长度B/2A/2DD1D2D3C转动惯量Kg.m 2重量Kg
Y
L
CLZ1710378018 194253 24.5170 1105695160.0312.8
20 22 24526
25 28622.5
30 32 35 3882
40112


CLZ21400300030 32 35 388267 37.5185 125711102.50.0617.5
40 42 45 48112
50
CLZ33150240040 42 45 4811285 46220 150911452.50.1233
50 55 56
60142


CLZ45600200045 48 50 55 56112100 62.5250 1751211702.50.2247.3
60 63 65142
70 71 75


CLZ58000168050 55 56112110 72.5290 20014119050.4469.8
60 63 65142
70 71 75
80 85 90172


CLZ611200150060 63 65142123 80320 23016121050.7596.1
70 71 75
80 85 90 95172
100 110212


CLZ718000127065 70 71 75142143 92.5350 26018124051.25129
80 85 90 95172
100 110 120212


CLZ822400114080 85 90 95172162.5 105380 29021127052.06179
100 110 120 125212
130 140252


CLZ928000100090 95172167.5 110430 33023128052.56221
100 110 120 125212
130 140 150252
160302


CLZ1050000850110 120 125212182.5 122.5490 39028132055.00328
130 140 150252
160 170 180302


CLZ1171000750120 125212202.5 140545 47030038059.25394
130 140 150252
160 170 180302
190 200 220352


CLZ12100000660140 150252242.5 175590 520340420512.50658
160 170 180302
190 200 220352
240 250410


CLZ13140000660160 170 180302262 187.5680 5903804807.529.9950
190 200 220352
240 250 260410
280470
CLZ14200000540180302 282.5202.5730 6504205207.542.501120
190 200 220352
240 250 260410
280 300 320470


CLZ15250000480200 220352 322240780 7004805607.556.91350
240 250 260410
280 300 320470
340 360550
CLZ16355000425240 250 260410 360267.5900 785530650101202010
280 300 320470
340 360 380550
400650
CLZ17560000380260410 400312.51000 885630750102252910
280 300 320470
340 360 380550
400 420 440650
450
CLZ18710000330300 320470 4503551100 990710820103253688
340 360 380550
400 420 440650
450 460 480 500


CLZ191000000300360 380550 4553651250 109080092055684958
