H型联轴器

H型联轴器

H型弹性块联轴器是利用若干个H形状的弹性件,并将主、从动端半联轴器的凸块对应插入H型弹性件之间,以实现两半联轴器的联结。....
立即订购
产品详情

H型联轴器 H型联轴器1

H形弹性块联轴器标记示例:HTLA5型弹性联轴器

主动端:Y型轴孔,A型键槽,d1=35mm,L=82mm

从动端:Y型轴孔,A型键槽,d2=35mm,L=82mm

HTLA5联轴器 35*82  JB/T5511-2006

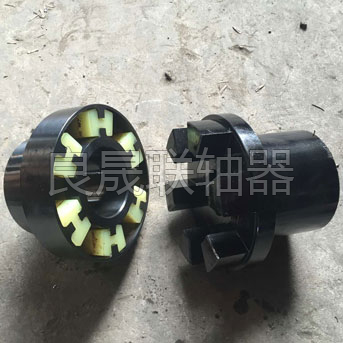

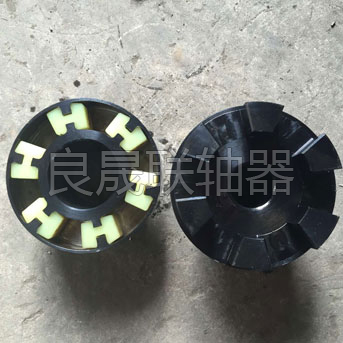

H型弹性块联轴器是利用若干个H形状的弹性件,并将主、从动端半联轴器的凸块对应插入H型弹性件之间,以实现两半联轴器的联结。

H型弹性块联轴器结构简单,尺寸紧凑,制造方便,成本低,装卸方便,具有   补偿两轴相对偏移和减震、缓冲性能,适用于联接两头昂轴线的传动轴系。

H型联轴器的金属部件由灰口铸铁GG-25制成,其弹性元件由合成橡胶制成,具有稳定的转距传递性,脆化效应小,由于柱销和弹性元件的优化设计,即使出现轴对中偏差也无磨损。

H型联轴器作为高速联轴器广泛应用在机械设备,例如泵驱动系统或发动机驱动系统,或者作为低速大转距联轴器用于联接齿轮箱和驱动设备。

H型联轴器属于机械通用零部件范畴,用来连接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接,是机械产品轴系传动常用的连接部件。
