产品详情

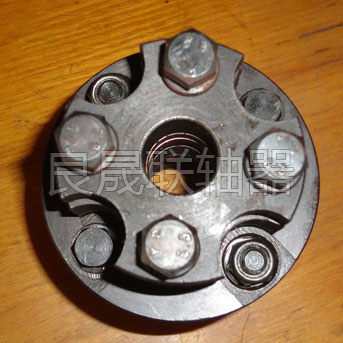

ZJM胀紧套联结单膜片联轴器安装事项
①.带膜片的产品有棱边，有致伤可能，建议安装时佩戴厚手套等
②.请在联轴器周边安装保护罩等装置以
③.安装时轴心偏差超出容许值时，联轴器可能会发生变形从而导致损坏或使用寿命缩短
④.联轴器的容许轴心偏差包括径向，角向，轴向偏差，安装时，请进行调整轴心偏差在对应的产品目录下的容许值范围内
⑤.当多种偏差同时出现时，相应的容许值要减半。
⑥.为了延长联轴器的使用寿命，建议将轴心偏差设定为容许值的1/3以内
⑦.在插入安装轴后再拧紧螺丝，否则会导致联轴器变形，拧紧螺丝时，请使用扭力扳手，切勿使用附件以外的螺丝安装
⑧.如果在运转过程中出现异常声音，请立即停止运行，并对安装精度，螺丝松动情况等分别进行检查，建议安装调试完毕后在螺丝外表面涂粘接剂，增加保护性能。
ZJM胀紧套联结单膜片联轴器使用与保养
●安装前，应清洗两轴端面，检查端面键槽口等配合情况；
●膜片联轴器安装以后，正常运转一个班， 检查所有螺钉，如发现松动， 拧紧，这样反复几个班，以不会松动；
●为了防止膜片在高速运转发生的微动磨损，导致膜片螺栓孔出现微裂而损坏，可在膜片之间涂以二硫化钼等固体润滑剂或对膜片表面进行减磨涂层处理；
●应避免长期超载使用和操作事故的发生； 在工作运转中，应经常检查膜片联轴器是否发生异常现象，如有异常现象发生 及进维修；
●在可能由于运转的膜片联轴器引起人身和设备事故的各个场地 采取适当的防护措施。
ZJM胀紧套联结单膜片联轴器基本参数及主要尺寸
| 规格 | 孔径d(mm) | D(mm) | L(mm) | A(mm) | B(mm) | 重量(kg) | 许用转速(rpm) | 公称扭矩(N．m) | 许用补偿量 | |
| 角向（度） | 轴向(mm) | |||||||||
| 01 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0.8 |
| 02 | 10-32 | 81 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1.0 |
| 03 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1.2 |
| 04 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1.4 |
| 05 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1.6 |
| 06 | 15-60 | 143 | 170 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1.8 |
| 07 | 20-70 | 168 | 210 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2.5 |
