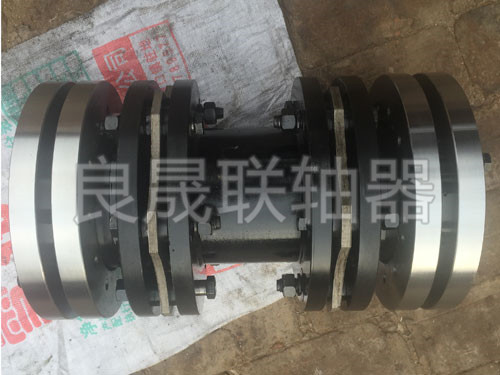

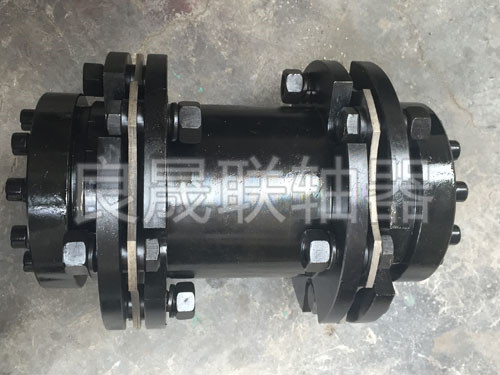

JMJ型双膜片联轴器 JMJ型双膜片联轴器1

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

JMJ型双膜片联轴器基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在上工业发达应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

JMJ型双膜片联轴器的典型结构是其弹性元件为   数量的很薄的多边环形(或圆环形)金属膜片叠合而成的膜片组,JMJ膜片联轴器在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分,拉伸部分传递转矩,JMJ膜片联轴器压缩部分趋向皱折。当机组存在轴向、径向和角位移时,金属膜片便产生波状变形。

JMJ型双膜片联轴器无噪音,无磨损,无滑动特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多;膜片联轴器用于将两轴联接起来并传递给扭矩的部件,亦有时兼做过载保护作用。本联轴器是一种固定联接装置,在机器正常运转时是不能随意脱开的,要脱开   停机。 JMJ联轴器特点:偏心允许范围大,拆装迅速。无噪音,磨损,无滑动、摩擦转动部件,可降低能量损耗;重量轻,适合高速运转场合;轴套连接方式采用胀套无间隙联结,可用于伺服定位系统。中间的弹性元件采用   不锈钢材质,强度高,使用寿命长,并可以在腐蚀环境中使用。 膜片联轴器这种特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多。膜片本身很薄,所以当相对位移荷载产生时它很容易弯曲,因此可以承受高达1.5度的偏差,同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,但稍逊于波纹管联轴器。另一方面,膜片联轴器非常精巧,如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常   的。

JMJ型双膜片联轴器结构特性:

按传递转矩及挠性大小分四、六、八等分连杆形式承载能力大,适用范围大,寿命长,传递公称转矩为25~1000000N•m。

工作温度–40℃~+250℃,且无需润滑,可在腐蚀介质中工作。

与齿式联轴器比较,结构简单,易加工、维修,振动小,无噪声,适合高转速下使用。

装拆、检查方便,拆卸时传动系统主从动部分可不轴向移位而脱开。

广泛应用于冶金、轧钢、矿山、化工、造船、泵、风机等行业。

1、JM5膜片联轴器

2、主动端:Y型轴孔,A型键槽,d=50mm,L= 84mm

从动端:Z型轴孔,C型键槽,d=55mm,L=84mm(不含沉孔长度)

3、JMJ8型整体式接中间轴型膜片联轴器

4、主动端:Y型轴孔,A型键槽,d=65mm,L=142mm

从动端:Y型轴孔,B型键槽,d=70mm,L=107mm

整体式膜片中间轴C=100

JMJ型双膜片联轴器安装使用说明:

1.安装前应先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2.找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08。

3.为了便于安装,好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3-4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。联轴器种类繁多,按照被连接两轴的相对位置和位置的变动情况,可以分为:固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方,根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动连接具有某一方向或几个方向的活动度来补偿。


型号公称转矩N.m瞬时大转矩N.m大转速r/min轴孔直径d1、d2轴孔长度mmDmmSmmAmm重量转动惯量kg·m2
J1型Y型L(推荐)S每增加1m
LL
JMJ163100930020、22、2438524092708±0.224.10.002
25、284462
30、32、35、386082
JMJ2100200840025、28446245102802.90.003
30、32、35、386082
40、42、4584112
JMJ3250400670030、32、35、386082551289611±0.35.780.009
40、42、45、48、50、5584112
JMJ4500800590035、386082651451168.50.017
40、42、45、48、50、55、5684112
60、63、65107142
JMJ58001250510040、42、45、48、50、55、56841127516813614±0.312.5120.034
60、63、65、70、71、75107142
JMJ612502000475045、48、50、55、56841128018014015±0.416.50.053
60、63、65、70、71、75107142
80132172
JMJ720003150430050、55、568411220021190.082
60、63、65、70、71、75107142
80、85132172
JMJ825004000420055、568411220520±0.4230.092
60、63、65、70、71、75107142
80、85132172
JMJ931505000400055、56841129021516027210.117
60、63、65、70、71、75107142
80、85、90132172
JMJ1040006300365060、63、65、70、71、7510714210023517023±0.5360.191
80、85、90、95132172
JMJ1150008000340060、63、65、70、71、7510714225042260.252
80、85、90、95132172
100167212
JMJ12630010000320060、63、65、70、71、75107142110270190500.349
80、85、90、95132172
100、110167212
JMJ13800012500285065、70、71、7510714211530020027±0.666470.56
80、85、90、95132172
100、110167212
JMJ141000016000270070、71、75107142125320220780.75
80、85、90、95132172
100、110、120、125167212
JMJ15125002000024507510714214035024032±0.7110511.26
80、85、90、95132172
100、110、120、125167212
130、140202252
JMJ161600025000230090、95132172145370250125721.63
100、110、120、125167212
130、140、150202252
JMJ17200003150021501601321721654002901602.45
100、110、120、125167212
130、140、150202252
160242302
JMJ1825000400001950100、110、120、12516721217544030038±0.92203.99
130、140、150202252
160、170242302
JMJ1931500500001850100、110、120、125167212185460320245894.98
130、140、150202252
160、170、180242302
JMJ2035500560001800120、1251672122004803502756.28
130、140、150202252
160、170、180242302
190、200282352
JMJ2140000630001700120、12516721221050037038±0.5320897.68
130、140、150202252
160、170、180242302
190、200282352
JMJ2250000800001600140、15020225222054038044±140011011.6
160、170、180242302
190、200、220282352
JMJ23630001000001450140、15020225224060041050±0.156014519.8
160、170、180242302
190、200、220282352
240330410
JMJ24800001250001400160、170、18024230225562044062023.6
190、200、220282352
240、250330410
JMJ2590000140000130018024230227566048074031.9
190、200、220282352
240、250、260330410
280380470
JMJ26112000180000120018024230229572051060±1.497019050.4
190、200、220282352
240、250、260330410
280、300380470
JMJ271400002000001150220282352300740520105057
240、250、260330410
280、300380470
JMJ281600002240001100240、250、260330410320770560120021569.4
280、300380470
JMJ291800002800001050250、260330410350820600140095.5
280、300、320380470
340450550
JMJ302800004500001000280、300、32038047035087562050±1.6140023596.5
340、360450550109.5
JMJ31400000630000930300、32038047035093563060±11800290142
340、360、380450550152
400540650162
JMJ3245000071000088032038047038010306902250330194
340、360、380450550224
400、420540650240
JMJ33560000900000820360、380450550400108072666±2.22750390271
400、420、440、450、460540650325
JMJ3410000001600000740400、420、440、450、460460116083670±2.33500450387
460、480、500465
JMJ3514000002240000680400、420、440、450、460520129094682±2.65000570750
530、560680800810
JMJ3620000003150000620480、5005406505701410104092±2.866007101050
530、560、6006808001290
JMJ3728000004000000570450、460、480、50054064061015301100105±384008801630
530、560、600、6306808001950
JMJ3840000006000000520560、600、63067016701210115±3.71100010502670
670、710780-3030
JMJ3950000008000000480600、63068080073018301320125±3.71450013504060
670、710、750780 4800
JMJ40630000010000000430670、710、750780-80020001450130±41900016006600
800、8508807500
JMJ4180000001250000040075078022001600140±4.425000185010400
800、85088011900
JMJ421000000016000000350800、8509602400176032000210015200
900、95098017400
