XL型星形联轴器

XL型星形联轴器

XL型星形联轴器聚氨脂塑料为弹性元件,具有缓冲、减震、耐磨、拆装方便等优点。传递转矩20- 35000N.m。工作温度-35℃~+80℃。可与西德ROTEX联轴器互换。....
立即订购
产品详情

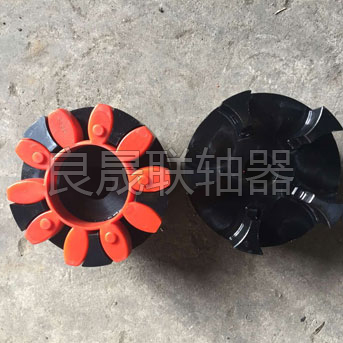

XL型星形联轴器 XL型星形联轴器1

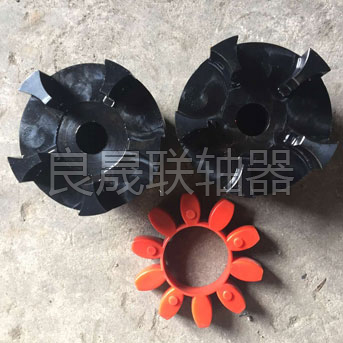

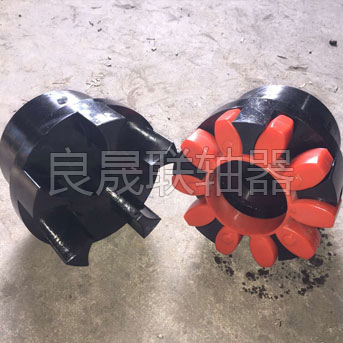

XL型星形联轴器2 XL型星形联轴器3


XL型星形联轴器聚氨脂塑料为弹性元件,具有缓冲、减震、耐磨、拆装方便等优点。传递转矩20- 35000N.m。工作温度-35℃~+80℃。可与西德ROTEX联轴器互换。

XL型星形联轴器主要特点:

1、聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形。

2、凸爪大的凹面,使渐开线齿上的表面压力很小。

3、齿上即使承受过载,齿仍不会磨损或变形。

4、能很好的补偿两传动轴系之间的各种位移,使用场合普遍。

XL型星形联轴器主要用途:

XL型星形联轴器是一种中等功率的扭转挠性联轴器,拥有减震和偏心容许度,广泛应用压缩机,发电机组,泵,吊装机械等。

热装XL型星形联轴器的注意事项

1、加热前应核对星形弹性联轴器是否与另外一个相联结的联轴器成对,出格是若干个同样的机组安装中,要查明成对号码或记号。

2、联轴器配合面上应无毛刺、擦伤等缺陷。

3、经常记录温升和电流数值,温升每小时不应跨越30℃。

4、温升至100℃后,查抄人员要注意。

5、当用样杆测量孔径数值时,   停电操作。

6、加热区域应有消防设备。

7、联轴器热装到轴上以后,用冷水浇轴颈使其冷却,以防止热量向电枢中扩散影响绝缘。

XL型星形联轴器保养及储存:

1、   定期进行检查,平时检查螺栓是否松动,聚氨酯星形弹性元件表面温升是否正常(一般比环境温度高2~5℃)。

2、每二年拆卸检查聚氨酯弹性元件内外表面是否有裂纹或金属粘结处是否有脱胶,有条件的话,每四年进行一次静扭转刚度检查(施加2.5倍额定扭矩),并涂一次防老化胶浆。

3、备用的星形弹性联轴器应保持在通风良好的仓库中,并要求避免受阳光的直接照射,离发热光源1米以外,避免受油类及酸碱物质的沾染,并处于自然状态,在正确保管的条件下库保管期为一年。

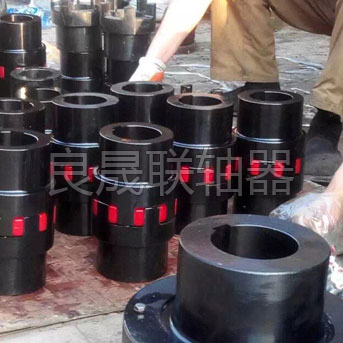

XL型星形联轴器4

XL型弹性星型联轴器的基本尺寸和参数


型号公称扭矩N.m许用转速rpm轴孔直径 d1、d2轴孔长度 L1、L2L0DD1 D2ES转动惯量 kg.m2重量 kg

mmmmmmmmmmmmmm
XL120190006-19256640321620.000080.30
XL270140008-24307855401820.00020.61
XL31901180010-2835906548202.50.00071.00
XL4380950012-384511480662430.0022.08
XL5530800014-425012695752630.0043.21
XL6620710015-485614010585283.50.0064.41
XL7750630020-5565160120983040.0126.64
XL8850560022-6575185135115354.50.02510.13
XL91950475030-75852101601354050.05416.03
XL104800375040-90100245200160455.50.13927.50
XL116800335050-1001102702251805060.24538.50
XL128000300060-1101202952552005060.43554.0
XL1310000265060-1251403402902306070.8581.8
XL1414500238060-140155375320255657.51.4109.7
XL1520000200080-1601754253702907592.72162.7
XL1623500180085-1801954754203258510.54.95230.8
