LX(XL)系列星形弹性联轴器

LX(XL)系列星形弹性联轴器

LX(XL)系列星形弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、能,适应场合普遍。....
立即订购
产品详情

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

LX(XL)系列星形弹性联轴器工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。LX星形弹性联轴器(XL星形弹性联轴器)的聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

LX(XL)系列星形弹性联轴器是一种联轴器,它集中表现在标准弹性联轴器不同结构的优点,例如具有梅花型弹性联轴器的优点:弹性元件受挤压,结构简单,。克服了梅花弹性联轴器的缺点:换弹性元件时   移动半联轴器,双法兰型梅花弹性联轴器虽不用移动半联轴器也能换元件,但结构简单,成本高,增加了质量和转动惯量,应用范围受到限制。

LX(XL)系列星形弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、能,适应场合普遍,传递转矩20-35000.N.M, 轴孔6-220mm,许用转速1800-19000r/min,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

结构特点:

1、以工程塑料为弹性元件,拆装方便,维修简单,大扭矩;

2、可补偿径向、角向和轴向偏差,工作温度范围:-40~+110ºC;

3、弹性体由凸形爪块限制,可避免由于冲击产生内部以及外部变形。

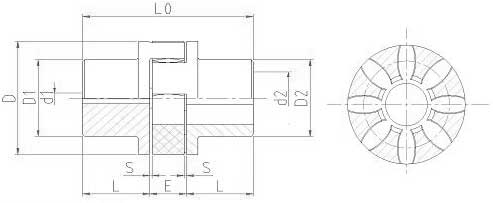

LX(XL)系列星形弹性联轴器

LX(XL)系列星形弹性联轴器技术参数:


型号公称扭矩N.M许用转速rpm轴孔直径d1、d2轴孔长度L1、L2L。DD1 D2ES转动惯量kg.m^2重量 kg
mmmmmmmmmmmmmm
XL120190006-19256640321620.000080.30
XL270140008-24307855401820.00020.61
XL31901180010-2835906548202.50.00071.00
XL4380950012-384511480662430.0022.08
XL5530800014-425012695752630.0043.21
XL6620710015-485614010585283.50.0064.41
XL7750630020-5565160120983040.0126.64
XL8850560022-6575185135115354.50.02510.13
XL91950475030-75852101601354050.05416.03
XL104800375040-90100245200160455.50.13927.50
XL116800335050-1001102702251805060.24538.50
XL128000300060-1101202952552005060.43554.0
XL1310000265060-1251403402902306070.8581.8
XL1414500238060-140155375320255657.51.4109.7
XL1520000200080-1601754253702907592.72162.7
XL1623500180085-1801954754203258510.54.95230.8
